▐ Produktbeskrivelse
一, Løsningsoversigt
I nutidens smarte fabriksmiljø kan en enkelt mistet defekt vælte over i dyre tilbagekaldelser, linjestop og skade på omdømmet. Voresindustriel vision løsningintegrerer en120 fps hårdt-udløst maskinsynskamera med en 2 millioner pixel global lukkerind i en komplet,{0}}implementeringsklar inspektionsramme - fra billedoptagelse til PLC/SCADA-beslutningsoutput.
Uanset om du opgraderer en enkelt inspektionscelle eller udruller et netværk med flere-linjer, multi-kamerakvalitet, leverer denne nøglefærdige løsning den hastighed, synkronisering og softwareinteroperabilitet, som dit automatiseringsteam har brug for.
2, Kernesystemkapaciteter
1. Softwareplatformintegration (PLC, SCADA)
Indbygget kompatibilitet med store industrielle kontrolplatforme. Kamerasystemet understøtter hårdt-udløst optagelse synkroniseret med PLC-kommandoer med direkte dataoverdragelse til SCADA-dashboards. Ingen proprietær middleware-lås-i - dine kontrolteknikere holder fuldt opsyn med hver inspektionsknude.
2. Systemnøjagtighedsniveauer
De2 MP global lukkersensoreliminerer rullende-lukkerforvrængning på hurtigt-bevægelige mål, hvilket sikrer pixel-nøjagtig billeddannelse ved fuld linjehastighed. Kombineret med inspektionsrammer med flere-visninger opnår systemet gentagelig målenøjagtighed, der er velegnet til dimensionsbekræftelse, registrering af overfladefejl og tilstedeværelses-/fraværskontrol.
3. Latency-parametre
Fra trigger til behandlet output er pipelinen konstrueret til deterministisk respons. På120 billeder i sekundet, hver frame fanges, overføres og analyseres inden for millisekunders-latensbudgetter -, hvilket muliggør afvisningsbeslutninger i realtid- uden at buffere flaskehalse.
▐ Kernefunktioner
Høj-billeddannelse på 120 fps
Global Shutter for Motion Capture
IO hårdt-udløst multi-kanalsynkronisering inden for samme ramme
Brugerdefineret optisk og mekanisk design

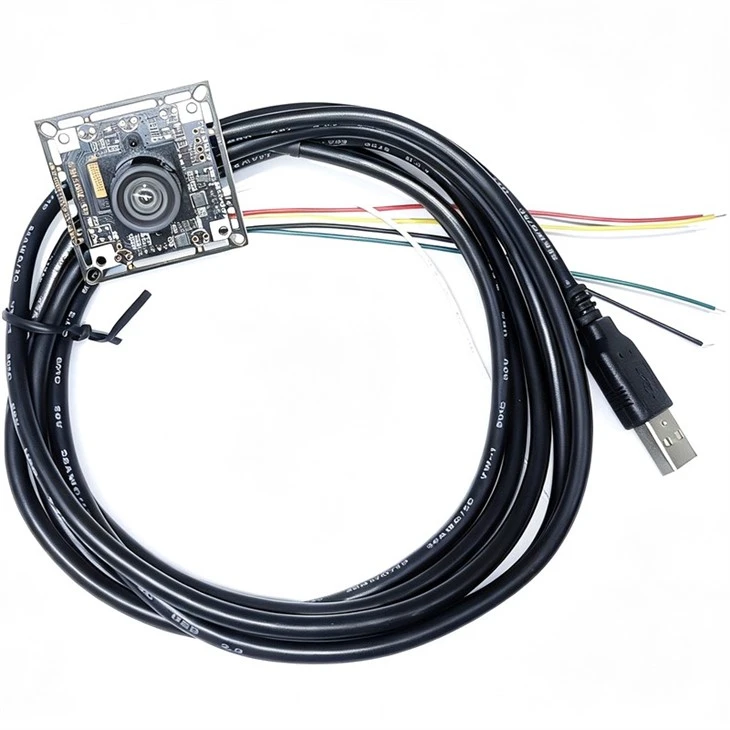

▐ Teknisk specifikation
| Punkt | Specifikation |
|---|---|
| Billedsensor | SC233HGS |
| Video output format | MJPG / YUY2 |
| 640 × 360 | Op til 30 fps |
| 640 × 480 | Op til 30 fps |
| 800 x 600 | Op til 30 fps |
| 1024 x 576 | Op til 30 fps |
| 1280 x 720 | Op til 30 fps |
| 1280 x 960 | Op til 30 fps |
| 1920 x 1080 | Op til 30 fps |
| Brændvidde |
3,1 mm |
| F/NEJ | 2.6 |
| Synsfelt | D:132 H:97 D:70 |
| Struktur | 1G3PM8 |
| TV-forvrængning | <26% |
| Standard fokuseringsafstand for hovedet | 20 cm |
| Støjreduktion | understøtter 3D |
| IR-CUT | plads reserveret, hardware skal tilpasses |
| kabel | 1,5 m TYPE-En forbindelsesledning |
| Tavle Størrelse | 32 × 32 mm |
| Strømforsyning | 5 V |
| Maksimal strøm | 0.10 A |
| Driftstemperatur og luftfugtighed | -20 grader ~ 50 grader, luftfugtighed mindre end 90% (ingen kondens) |
▐ Sensor introduktion
SC233HGS er en 2,3 MP global lukker CMOS-billedsensor fra SmartSens, specielt designet til høj-billeddannelse og indlejrede industrielle vision-applikationer. Den anvender et 1/2,6-tommers optisk format, har en opløsning på 1920×1200 og bruger 3,0 mikron BSI bag{12}}belyst SmartGS®‑2‑Plus-pixelteknologi. Dette sikrer klare og forvrængende-billeder, selv når du sporer bevægelige objekter med høj-hastighed, hvilket effektivt eliminerer geléeffekten. Sensoren understøtter flere output-interfaces såsom MIPI CSI-2, DVP og LVDS, hvilket letter fleksibel integration med forskellige vision-hardwareplatforme. Ved fuld opløsning kan den opnå op til 120 billeder i sekundet i RAW-billede. SC233HGS, der udnytter fremragende nær-infrarød følsomhed, enkelt-knæ-HDR-højt dynamisk område, indbygget-i simpel internetudbyder, ultra-lav latency og ekstern hardware-udløser multi-kamerasynkroniseringsfunktioner, fungerer som en ideel indenlandsk alternativ løsning til læsning af stregkoder med høj hastighed til industrielle stregkoder. AGV/AMR robotnavigation og undgåelse af forhindringer, 3D binokulært stereosyn, SLAM, dronevision og synsystemer med kunstig intelligens, der kræver præcise og pålidelige billeddata
▐ Produktfordele
01
1920×1200 @120fps Høj-billeddannelse
Ved en opløsning på 1920×1200 kan sensoren opnå en maksimal billedhastighed på 120 fps, hvilket gør den i stand til at fange scener med høje-bevægelsesændringer og korte på hinanden følgende billedintervaller. Den er særdeles velegnet til industrielle visionsystemer, der kræver høj-billedoptagelse og realtidsobservation af udstyr, såsom optagelse af-højhastigheds samlebåndsobjekter, realtidsnavigation til AGV/AMR og høj- stregkodelæsning.
02
Global Shutter BSI Back-Belysning til præcis bevægelsesoptagelse
SC233HGS bruger SmartGS‑2‑Plus bagbelyste- globale lukkerpixel, hvilket sikrer samtidig eksponering over hele billedet. Dette eliminerer den gelélignende-forvrængning, der forårsages af rullende skodder, når der fanges objekter i høj-bevægelseshastighed. Sammen med enkelt-frame-bøjningspunkt HDR-teknologi leverer den billeder med højere geometrisk konsistens i baggrundslys og stærke lysmiljøer. Den er velegnet til enheder med høje krav til bevægelsesbilleddannelsesnøjagtighed, såsom 3D-kikkertsyn, motion capture og{10}højhastighedsdetektion.
03
Kompakt integration af industrielle indlejrede enheder
Sensoren er specielt designet til indlejret industriel integration, med en 1/2,6-tommer måloverflade og understøttende ROI-vinduer og binning-tilstande, hvilket gør den velegnet til snævre installationsrum. Den kan matches med forskellige optiske stier og mekaniske strukturer for industrielt udstyr og er anvendelig til små industrielle kameraer, kodelæsere, robotvisionsmoduler, dronevision og kompakte AI-visionterminaler.
04
Fleksibel OEM/ODM tilpasset konfiguration
Sensoren understøtter MIPI/LVDS/DVP multi-interface-output, ekstern hardware-trigger-synkronisering og grundlæggende ISP-funktioner på-chip, der kan konfigureres efter behov. Det giver mulighed for linsevalg, tilpasning af infrarødt udfyldningslys, PCB-layout og justeringer af konnektorskemaer skræddersyet til specifikke projekter. Det understøtter prøveevaluering og billedjustering, og hjælper OEM-kunder med hurtigt at fuldføre prototypeverifikation og masseproduktionsimplementering, hvilket reducerer vanskeligheden ved overordnet systemintegration.
▐ Hvorfor vælge vores medicinske kameramoduler
Teknisk støtte til industriel vision
Vi vurderer kamerakrav ud fra den komplette billeddannelseskædes perspektiv snarere end blot selve sensoren. Dette omfatter optisk valg af objektiv, matchning af infrarødt udfyldningslys, billedjustering og korrektion, strukturel mekanisk integration samt udviklingskrav såsom grænseflader til docking af industriudstyr og triggersynkronisering. Vi leverer en komplet billedbehandlingsløsning og teknisk support til projektet.
OEM/ODM-konfiguration til enhedsintegration
Fra tilpassede optiske linser og matchning af infrarød belysning til modulstruktur, FPC-kabelkomponenter, stik og PCB-layout kan kameramodulet justeres fleksibelt i henhold til installationspladsen, den overordnede struktur og produktudviklingsbehov for din enhed, tilpasset til forskellige enheder såsom stregkodelæsere, robotter og kikkertsynssystemer.
Kontrolleret produktion til langvarig-forsyning
Vi understøtter hele projektcyklussen, fra prototypeevaluering og prøveverifikation til masseproduktion, leverer produktionsinspektionsdata og materialesporbarhedsinformation til industrielle projekter. Indenlandske sensorer sikrer stabil forsyning, reducerer risikoen for forsyningsafbrydelser og giver pålidelige garantier for leverandørevaluering og langsigtet indkøbsplanlægning.
▐ Anvendelse
▐ Certificeringer og kvalitetssikring
ISO 9001
ISO 45001
ISO 14001
EMC test
CE certificeret
▐ Tilpasningsservice
Medicinske billedbehandlingsprojekter kræver ofte ændringer ud over standardkamerakonfigurationen. Vi kan arbejde ud fra dine mekaniske tegninger, optiske krav, målbilledydelse og produktionsplan for at udvikle en kamerakonfiguration, der passer til dit udstyr. Tilpassede muligheder omfatter linsevalg, sensortilpasning, belysningsfibre, kabinetstruktur, kabelføring, stik og billedparameterjustering.
Medicinsk linse
se mere
Billedsensor
se mere
Mikro-støbt kabinet
se mere
Stik og kabel
se mere
▐ FAQ
Q: Hvilken type billedsensor er SC233HGS?
A: SC233HGS er en 2,3-megapixel BSI-bagside-belyst global lukker-CMOS-sensor fra SITEL med en opløsning på 1920×1200. Den er primært designet til højhastigheds-industrielt syn, hvilket muliggør billeddannelse af objekter i bevægelse uden geléeffekten. Det fungerer som et omkostningseffektivt indenlandsk alternativ til importerede sensorer.
Q: Hvad er den maksimale billedhastighed for SC233HGS ved fuld opløsning? Hvilke output-grænseflader understøtter den?
A: Fuld opløsning 1920×1200, op til 120fps; understøtter flere output-grænseflader såsom MIPI, LVDS og DVP, og kan tilpasses til FPGA, ARM og forskellige indlejrede hovedkontrolplatforme.
Sp: Hvad er forskellen mellem HDR-funktionen i SC233HGS og almindelig multi-frame HDR?
Sv: Ved at bruge **single-frame inflection point HDR-teknologi** er der ikke behov for multi-frame-eksponeringsstabling, og det producerer ingen bevægelsesartefakter i høj-bevægelsesscener. Den kan stadig udsende højdynamiske billeder i modlys og stærkt lysmiljøer.
Q: Hvordan vælger man mellem sort/hvid-versionen og farveversionen af SC233HGS?
Sv: De almindelige produkter på markedet er sort-hvide versioner, som har fremragende nær-infrarød følsomhed og er mere velegnede til stregkodelæsning, kikkert 3D og infrarødt udfyldningslys. Farveversioner er mindre tilgængelige og er velegnede til applikationer, der kræver farvebilleddetektion.
Q: Understøtter SC233HGS synkron optagelse fra flere kameraer?
A: Understøtter ekstern hardware-trigger-synkronisering EFYSYNC, hvilket muliggør præcis synkroniseret optagelse af flere moduler, hvilket gør den ideel til binokulært stereosyn og multi-kameradetektionsenheder.
Q: Hvad er de praktiske anvendelsesscenarier, der passer til SC233HGS?
A: Gælder for industriel stregkodelæsning,-højhastighedsinspektion på samlebånd, AGV/AMR-robotnavigation, 3D-struktureret lys, SLAM, dronevision og AI-indlejrede visionterminaler.
Sp.: Har SC233HGS en integreret internetudbyder, der direkte kan udskrive færdige billeder?
A: Chippen integrerer kun en simpel internetudbyder på-chippen for at opnå grundlæggende dødpixel-korrektion, støjreduktion og linseskyggekorrektion; kompleks billedbehandling skal stadig fuldføres af backend-hovedcontrolleren/FPGA.
Spørgsmål: Hvilke tilpasnings- og ingeniørtjenester kan leveres, hvis vi vælger dit SC233HGS-kameramodul?
A: Vi kan levere linsetilpasning, tilpasning af infrarød belysning, strukturel FPC-tilpasning og justering af billedparameter. Vi understøtter OEM/ODM-tilpasning, fra prototypeevaluering til masseproduktion, giver materialesporbarhed og komplet teknisk teknisk support.
